Entry Level Systems
- Παίρνουμε ακριβείς μετρήσεις πελματιαίων πιέσεων με 4096 αισθητήρες και ταχύτητα σάρωσης μεχρι και 300Hz ή 300 στιγμιότυπα το δευτερόλεπτο.
- Εύκολο στη χρήση
- Μικρού μεγέθους αλλα υψηλών αποδόσεων
- Εύκολο στη μεταφορά στη βαλίτσα που επίσης διατίθεται στα προιόντα μας.
Τεχνικά χαρακτηριστικά
Διαστάσεις (Μ x Π x Υ):
578 mm x 418 mm x 12 mm
Βάρος:
4.2 KG
Αριθμός αισθητήρων:
4096 (arranged in a 64 x 64 matrix)
Διαστάσεις αισθητήρων:
7.62 mm x 5.08 mm
Ενεργή περιοχή αισθητήρων:
488 mm x 325 mm
Τεχνολογία αισθητήρων:
resistive
Έυρος πιέσεων:
1 – 127 N/cm²
Data acquisition frequency:
300 Hz
Resolution:
8 bits
Operating temperature range:
+15 °C to +30 °C
Storage temperature range:
+0 °C to +40 °C
Relative humidity:
20% to 80% non-condensing
Connection to PC:
USB 2.0
Plate cable length:
4300mm +/- 50mm (integrated cable)
NEW 1m Entry Level footscan® system.
- 8192 αισθητήρες, ταχύτητα σάρωσης μεχρι και 200Hz προσφέρουν επαγγελματική ανάλυση βάδισης
- Έυκολο στη χρήση
- Μεγάλη πλατφόρμα για απεικόνιση ολόκληρου του κύκλου βάδισης
- Ιδανικό για μετρήσεις ισορροπίας
- Έυκολο στη μεταφορα στη βαλίτσα που επίσης διατίθεται στα προιόντα μας.
Τεχνικά χαρακτηριστικά
Διαστάσεις (Μ x Π x Υ):
1068 mm x 418 mm x 12 mm
Βάρος:
8.3 KG
Αριθμός αισθητήρων:
8192 (arranged in a 128 x 64 matrix)
Διαστάσεις αισθητήρων:
7.62 mm x 5.08 mm
Ενεργή περιοχή αισθητήρων:
975 mm x 325 mm
Τεχνολογία αισθητήρων:
resistive
Έυρος πιέσεων:
1 – 127 N/cm²
Data acquisition frequency:
200 Hz
Resolution:
10 bits
Operating temperature range:
+15 °C to +30 °C
Storage temperature range:
+0 °C to +40 °C
Relative humidity:
20% to 80% non-condensing
Connection to PC:
USB 2.0
Plate cable length:
4300mm +/- 50mm (integrated cable)

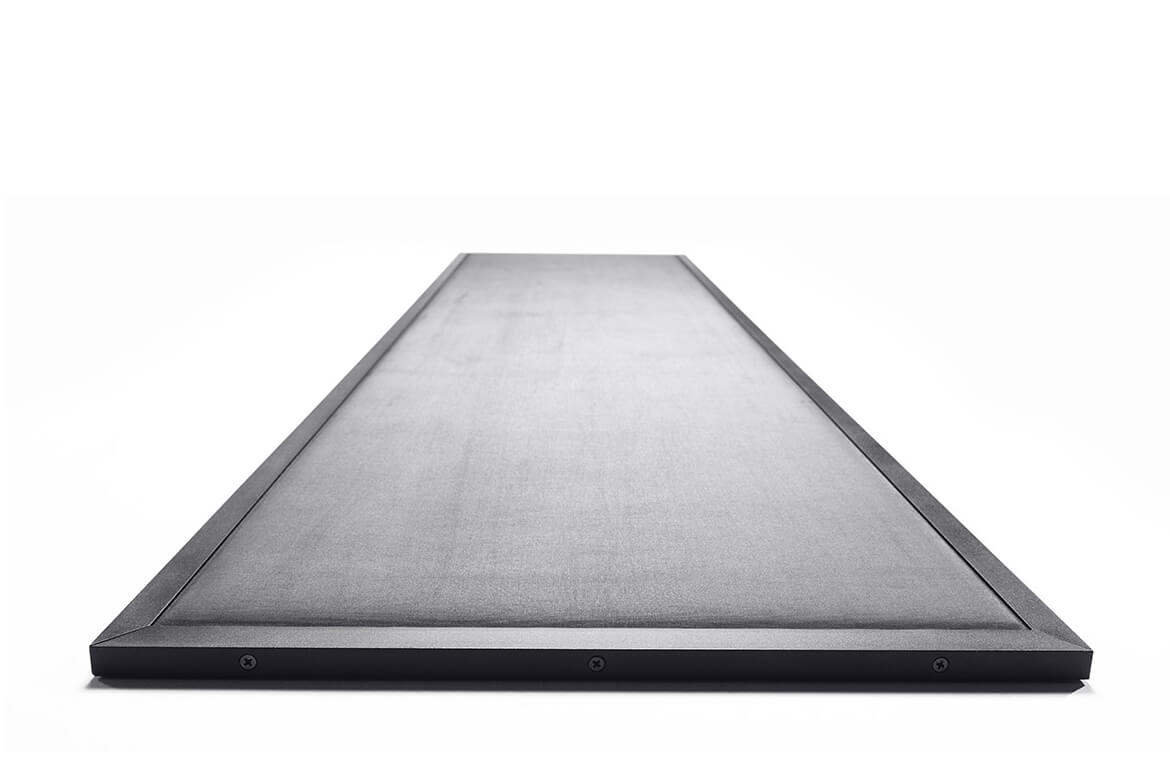

NEW 1,5m Entry Level footscan® system
- 12288 αισθητήρες
- Ταχύτητα σάρωσης μέχρι και 200Hz
- Επαγγελματική λύση για επιστημονική ανάλυση βάδισης
- Έυκολο στη χρήση (plug and play)
- Ανθεκτική νέα επιφάνεια βαδίσματος σε μαύρο χρώμα.
Τεχνικά χαρακτηριστικά
Διαστάσεις (Μ x Π x Υ):
1605 mm x 469 mm x 18 mm
Βάρος:
24 KG
Αριθμός αισθητήρων:
12288 (arranged in a 192 x 64 matrix)
Διαστάσεις αισθητήρων:
7.62 mm x 5.08 mm
Ενεργή περιοχή αισθητήρων:
1463 mm x 325 mm
Τεχνολογία αισθητήρων:
resistive
Έυρος πιέσεων:
1 – 127 N/cm²
Data acquisition frequency:
200 Hz
Resolution:
10 bits
Operating temperature range:
+15 °C to +30 °C
Storage temperature range:
+0 °C to +40 °C
Relative humidity:
20% to 80% non-condensing
Connection to PC:
USB 2.0
Plate cable length:
4600mm +/- 50mm (integrated cable)
Υψηλής ταχύτητας σάρωση
Ένα απο τα πλεονεκτήματα του πελματογράφου είναι η υψηλής ταχύτητας ανάλυση.
Γιατί η υψηλή ανάλυση είναι σημαντική;
Η συχνότητα σάρωσης καθορίζει πόσες εικόνες πιέσεων καταγράφονται το δευτερόλεπτο και εκφράζονται ως HZ (hertz)
Ας δούμε τις μετρήσεις πιέσεων ενός ατόμου που τρέχει με 12 χιλιόμετρα την ώρα (klm/hr), καταγεγραμμένες στα 25Hz, 100Hz και 500Ηz.
Δοκιμαστικό στα 12Km/hr : σύγκριση των πιέσεων της πτέρνας σε διαφορετικές συχνότητες.
Η πίεση στην επιλεγμένη περιοχή της πτέρνας καταγράφεται. Οι πλήρεις λεπτομέριες της πίεσης αποτυπώνονται στην υψηλή ταχύτητα σάρωσης (γράφημα σε πράσινο χρώμα). Οι ταχείς αλλαγές στην πίεση δεν καταγράφονται στις χαμηλές ταχύτητες σάρωσης (κόκκινο γράφημα).
Ας συγκρίνουμε το υπολογισμένο κέντρο της πίεσης σε διαφορετικές ταχύτητες σάρωσης.
Η διακεκομμένη λευκή γραμμή αναπαριστά το κέντρο πιέσεων (COP).
To κέντρο πιέσεων έχει πολύ περισσότερες λεπτομέρειες και ακρίβεια σε υψηλότερες ταχύτητες σάρωσης.
Η συνιστώμενη ελάχιστη ταχύτητα σάρωσης για πελματιαίες μετρήσεις εξαρτάται απο την φάση επαφής του ποδιού. Γι’ αυτό διαφορετική ταχύτητα σάρωσης προτείνεται στη βάδιση και στο τρέξιμο.
- 100Hz για δοκιμασίες βάδισης
- 400Hz για δοκιμασίες τρεξίματος
Τα συστήματα των πελματογράφων μπορούν να σκανάρουν μέχρι και 500 στιγμιότυπα το δευτερόλεπτο (500Hz) καθιστώντας τα, την καλύτερη επιλογή για μετρήσεις βάδισης και τρεξίματος.
footscan® 9 Software Version
Gait Essentials
ΕΦΑΡΜΟΓΕΣ
- Ιδιωτικά διαγνωστικά κέντρα
- Διαβητολογικά κέντρα
- Κέντρο αποκτάστασης
- Φυσικοθεραπευτήρια
- Νευρολογικό ιατρείο
- Ορθοπεδικό ιατρείο
- Καταστήματα ορθοπεδικών / αθλητικών ειδών
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΟΓΙΣΜΙΚΟΥ
- 200Ηz στιγμιότυπα το δευτερόλεπτο
- Διαχείρηση βάσης δεδομένων των ασθενών
- Στατική μέτρηση
- Δυναμική μέτρηση
- Τρισδιάστατο μοντέλο
- Αναλογία πιέσεων και χρόνου
- Εργαλεία ανάλυσης (αυτόματη zone assignment, γραφήματα πιέσεων, δυνάμεων, χρόνου, διαστάσεις ποδιού, σύγκριση μετρήσεων)
- Δυναμική τρισδιάστατη πρόταση ορθωτικού πέλματος
- Εκτύπωση αναλύσεων
