High End Systems
- Ακριβείς πελματιαίες δυναμικές μετρήσεις με 4096 αισθητήρες και 500 στιγμιότυπα το δευτερόλεπτο

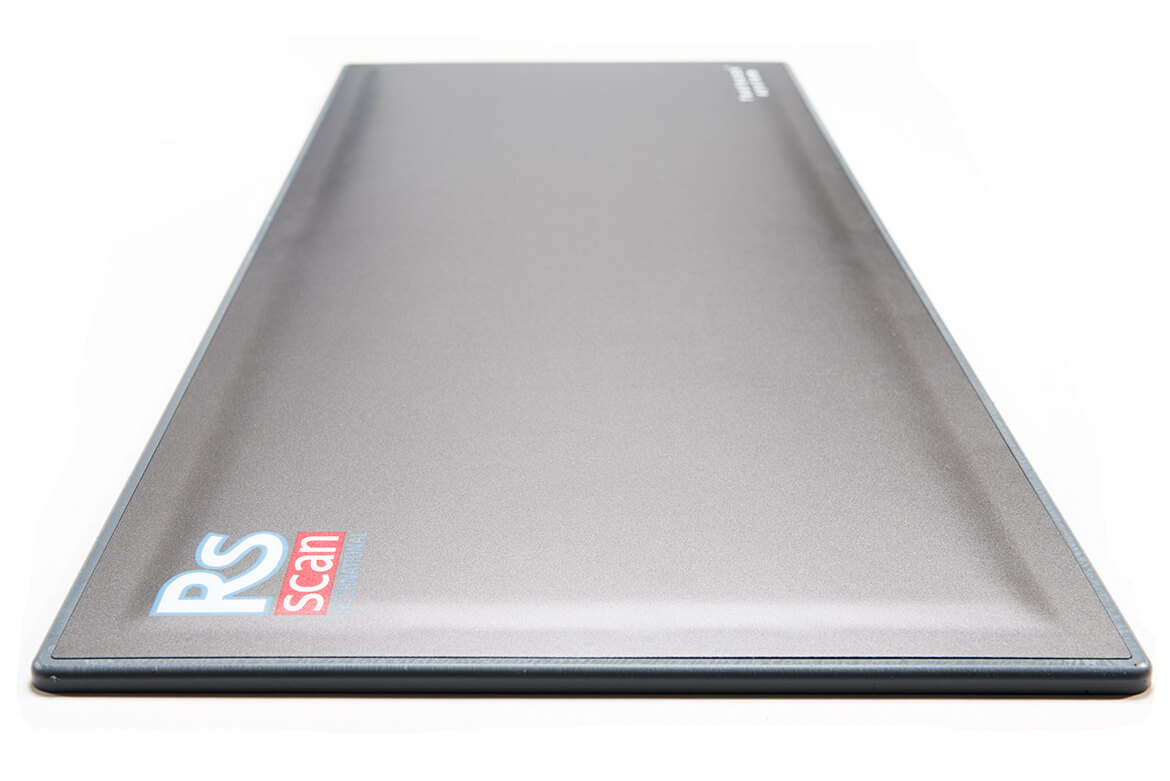

- Υψηλής ταχύτητας μετρήσεις για να αποτυπώνουν κάθε λεπτομέρια. Ένας συνδιασμός πελματογράφου 0,5m και του 3D interface box
Τεχνικά χαρακτηριστικά
Διαστάσεις (Μ x Π x Υ):
578 mm x 418 mm x 12 mm
Βάρος:
4.2 KG
Αριθμός αισθητήρων:
4096 (arranged in a 64 x 64 matrix)
Διαστάσεις αισθητήρων:
7.62 mm x 5.08 mm
Ενεργή περιοχή αισθητήρων:
488 mm x 325 mm
Τεχνολογία αισθητήρων:
resistive
Έυρος πιέσεων:
1 – 127 N/cm²
Data acquisition frequency:
up to 500 Hz
Operating temperature range:
+15 °C to +30 °C
Storage temperature range:
+0 °C to +40 °C
Relative humidity:
20% to 80% non-condensing
Plate cable length:
300mm +/- 50mm (integrated cable)
Total cable length to footscan® interface box:
6000mm +/- 50mm

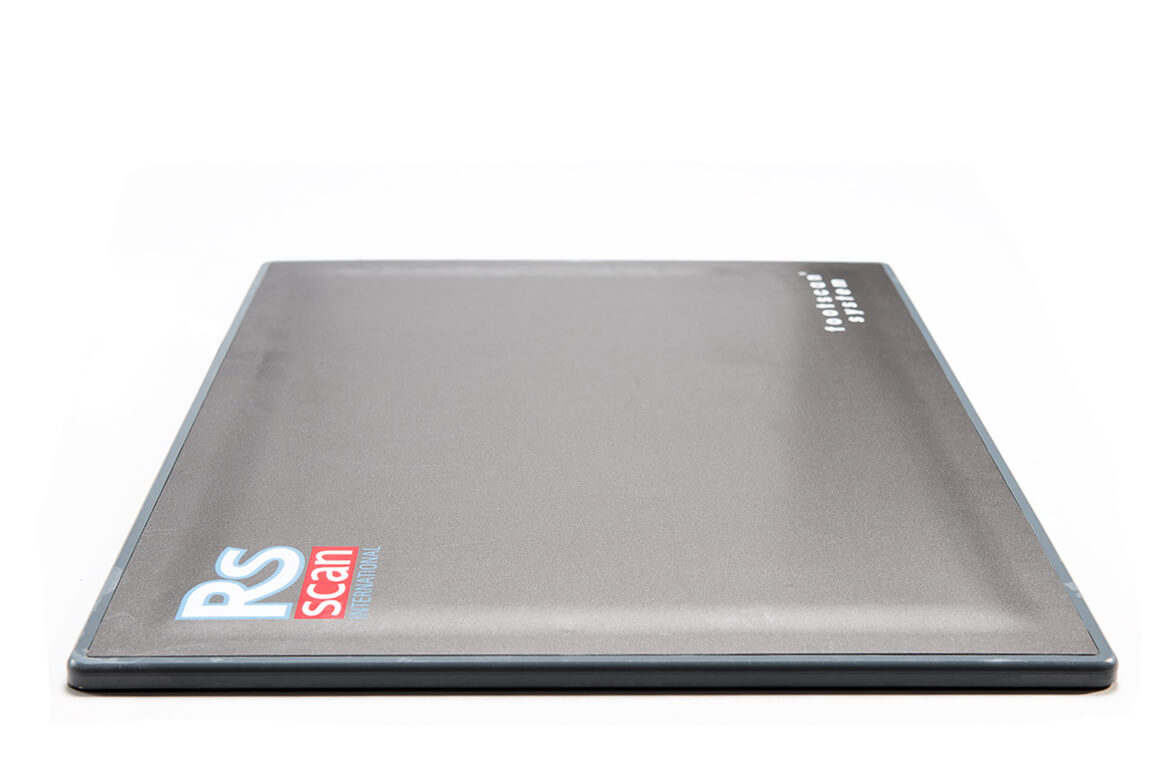

Υψηλής ταχύτητας 1m Hi-End system.
- Ακριβείς πελματιαίες δυναμικές μετρήσεις με 8192 αισθητήρες και 500 στιγμιότυπα το δευτερόλεπτο
- Υψηλής ταχύτητας μετρήσεις και διπλάσιος σε μέγεθος συγκριτικά με του 0,5m πελματογράφο για μεγαλύτερη άνεση στη μέτρηση και πιό ρεαλιστικές μετρήσεις χωρίς να σημαδέυεις τα βήματα. Συνδιασμός του 1m και του 3D interface box
Τεχνικά χαρακτηριστικά
Διαστάσεις (Μ x Π x Υ):
1068 mm x 418 mm x 12 mm
Βάρος:
7.7 KG
Αριθμός αισθητήρων:
8192 (arranged in a 128 x 64 matrix)
Διαστάσεις αισθητήρων:
7.62 mm x 5.08 mm
Ενεργή περιοχή αισθητήρων:
975 mm x 325 mm
Τεχνολογία αισθητήρων:
resistive
Έυρος πιέσεων:
1 – 127 N/cm²
Data acquisition frequency:
200 Hz
Operating temperature range:
+15 °C to +30 °C
Storage temperature range:
+0 °C to +40 °C
Relative humidity:
20% to 80% non-condensing
Plate cable length:
300mm +/- 50mm (integrated cable)
Total cable length to footscan® interface box:
6000mm +/- 50mm

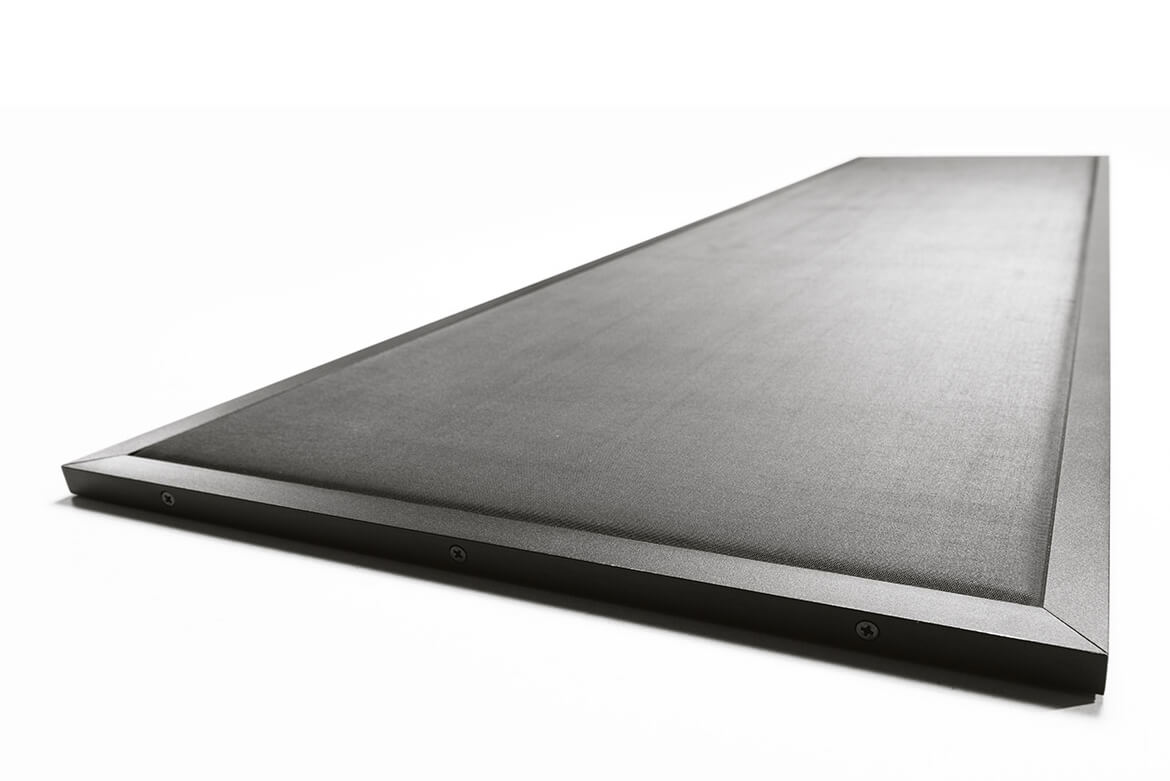

Υψηλής ταχύτητας 2m Hi-End system.
- Ακριβείς πελματιαίες δυναμικές μετρήσεις με 16384 αισθητήρες και 500 στιγμιότυπα το δευτερόλεπτο
- Αποτυπώστε πολλαπλά βήματα σε υψηλή ταχύτητα. Συνδιασμός του 2m και του 3D interface box
Τεχνικά χαρακτηριστικά
Διαστάσεις (Μ x Π x Υ):
2096 mm x 469 mm x 18 mm
Βάρος:
28.8 KG
Αριθμός αισθητήρων:
16384 (arranged in a 256 x 64 matrix)
Διαστάσεις αισθητήρων:
7.62 mm x 5.08 mm
Ενεργή περιοχή αισθητήρων:
1950 mm x 325 mm
Τεχνολογία αισθητήρων:
resistive
Έυρος πιέσεων:
1 – 127 N/cm²
Data acquisition frequency:
200 Hz
Operating temperature range:
+15 °C to +30 °C
Storage temperature range:
+0 °C to +40 °C
Relative humidity:
20% to 80% non-condensing
Plate cable length:
300mm +/- 50mm (integrated cable)
Total cable length to footscan® interface box:
6000mm +/- 50mm
Υψηλής ταχύτητας σάρωση
Ένα απο τα πλεονεκτήματα του πελματογράφου είναι η υψηλής ταχύτητας ανάλυση.
Γιατί η υψηλή ανάλυση είναι σημαντική;
Η συχνότητα σάρωσης καθορίζει πόσες εικόνες πιέσεων καταγράφονται το δευτερόλεπτο και εκφράζονται ως HZ (hertz)
Ας δούμε τις μετρήσεις πιέσεων ενός ατόμου που τρέχει με 12 χιλιόμετρα την ώρα (klm/hr), καταγεγραμμένες στα 25Hz, 100Hz και 500Ηz.
Δοκιμαστικό στα 12Km/hr : σύγκριση των πιέσεων της πτέρνας σε διαφορετικές συχνότητες.

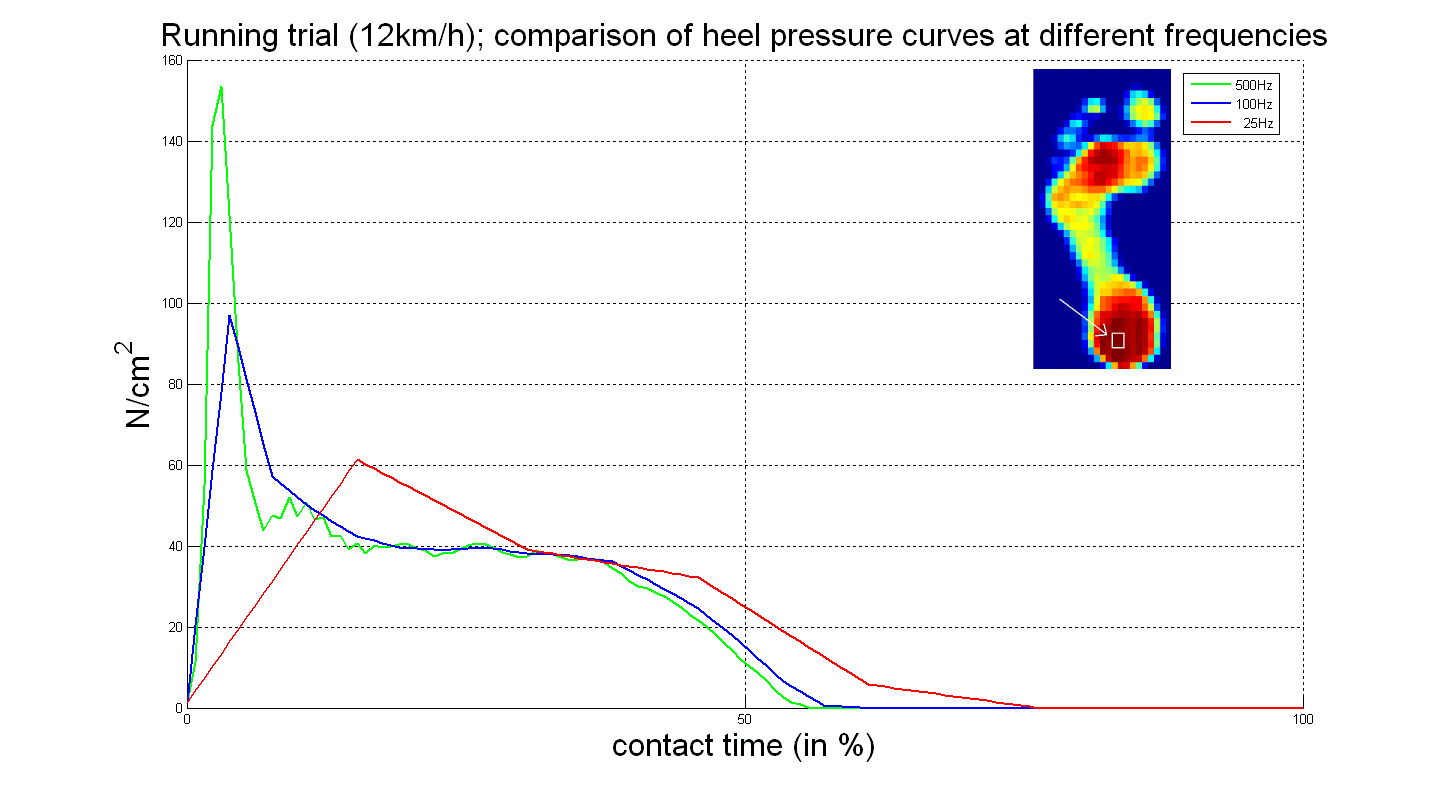

Η πίεση στην επιλεγμένη περιοχή της πτέρνας καταγράφεται. Οι πλήρεις λεπτομέριες της πίεσης αποτυπώνονται στην υψηλή ταχύτητα σάρωσης (γράφημα σε πράσινο χρώμα). Οι ταχείς αλλαγές στην πίεση δεν καταγράφονται στις χαμηλές ταχύτητες σάρωσης (κόκκινο γράφημα).

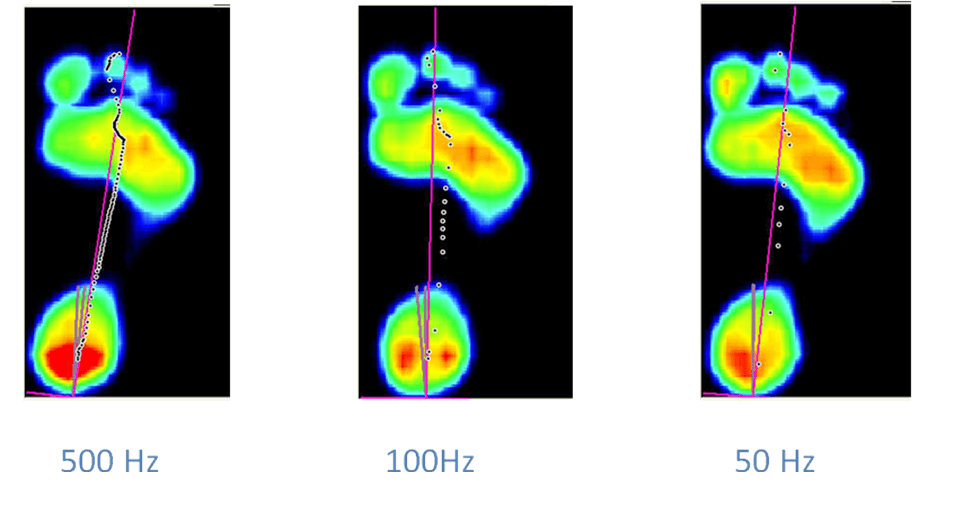

Ας συγκρίνουμε το υπολογισμένο κέντρο της πίεσης σε διαφορετικές ταχύτητες σάρωσης.
Η διακεκομμένη λευκή γραμμή αναπαριστά το κέντρο πιέσεων (COP).
To κέντρο πιέσεων έχει πολύ περισσότερες λεπτομέρειες και ακρίβεια σε υψηλότερες ταχύτητες σάρωσης.
Η συνιστώμενη ελάχιστη ταχύτητα σάρωσης για πελματιαίες μετρήσεις εξαρτάται απο την φάση επαφής του ποδιού. Γι’ αυτό διαφορετική ταχύτητα σάρωσης προτείνεται στη βάδιση και στο τρέξιμο.
- 100Hz για δοκιμασίες βάδισης
- 400Hz για δοκιμασίες τρεξίματος
Τα συστήματα των πελματογράφων μπορούν να σκανάρουν μέχρι και 500 στιγμιότυπα το δευτερόλεπτο (500Hz) καθιστώντας τα, την καλύτερη επιλογή για μετρήσεις βάδισης και τρεξίματος.

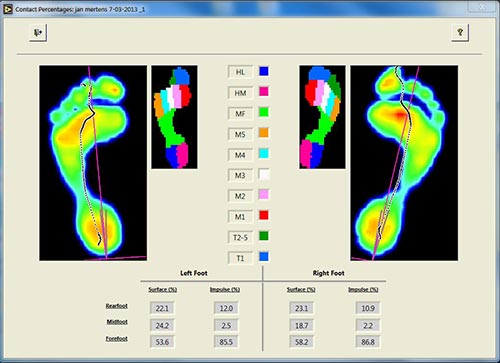

High End Software
Χρησιμοποιήστε το λογισμικό footscan 7 gait για να κάνετε την ανάλυση των μετρήσεων, τον έλεγχο της ισορροπίας ή ως σύμβουλο πρότασης αθλητικού παπουτσιού.
footscan® 9 Software Versions
Gait Scientific
ΕΦΑΡΜΟΓΕΣ
- Ιδιωτικά ινστιτούτα υγείας
- Έρευνα
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΟΓΙΣΜΙΚΟΥ
- 500Hz ταχύτητα ανάλυσης
- Χαρακτηριστικά του λογισμικού Gait Clinical
- Μέσος όρος μετρήσεων
- Εξαγωγή δεδομένων
- 500Hz ταχύτητα ανάλυσης
Balance
ΕΦΑΡΜΟΓΕΣ
- Ιδιωτικά ινστιτούτα υγείας
- Κέντρα αποκατάστασης
- Νοσοκομεία
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΟΓΙΣΜΙΚΟΥ
- Διαχείριση βάσης δεδομένων ασθενούς
- Εφαρμογή μέτρησης σταθερότητας
- Εργαλεία ανάλυσης (COP, ποσοστιαία διαίρεση του βάρους σώματος, διαχωρισμός χρονικών διαστημάτων, σύγκριση μετρήσεων)
- Εκτύπωση αναλύσεων
Σύμβουλος υποδήματος (footwear adviser)
ΕΦΑΡΜΟΓΕΣ
- Εξειδικευμένο κατάστημα υποδημάτων δρομέων
- Κατάστημα παπουτσιών
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΟΓΙΣΜΙΚΟΥ
- 500Hz ταχύτητα ανάλυσης
- Διαχείριση βάσης δεδομένων ασθενούς
- Εφαρμογή δυναμικής μέτρησης
- Εργαλεία ανάλυσης (COP, αυτόματη δημιουργία ζωνών ποδιού, ανάλυση πρηνισμού/ υπτιασμού
- Πρόταση διαστάσεων υποδήματος και διορθώσεις)
- Εκτύπωση αναλύσεων

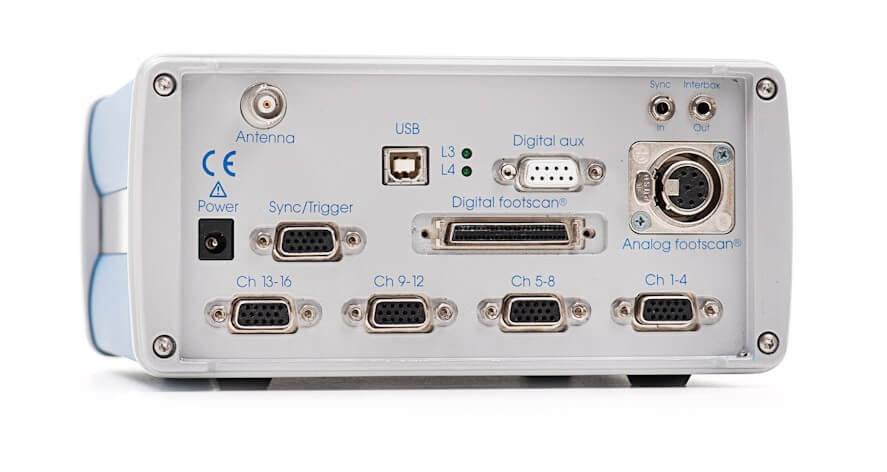

Footscan 3D interface box
- 16 αναλογικά κανάλια που επιτρλεπουν τον συμψηφισμό των εξωτερικών αναλογικών συστημάτων με τις μετρήσεις του πελματογράφου.
- Συγχρονίζει υψηλών ταχυτήτων κάμερας και δέχεται και δημιουργεί σήματα.
- Επιτρέπει τον συγχρονισμό δυναμοδαπέδων, συστημάτων ηλεκτρομυογράφων και εντοπισμού κίνησης.
Το footscan 3D interface box, το οποίο αποτελεί μέρος του high-end-footscan systems, επιτρέπει τον εύκολο συγχρονισμό των επιπρόσθετων προιόντων ανάλυσης με τους πελματογράφους ενισχύοντας τη δυναμική του εργαστηρίου ανάλυσης βάδισης.
Τα συστήματα των πελματογράφων, ο ηλεκτρομυογραφικός εξοπλισμός, τα δυναμοδάπεδα, τα video ανάλυσης κίνησης, οι υψηλών ταχυτήτων κάμερες είναι ξεχωριστά χρήσιμα τεχνολογικά επιτεύγματα, το καθένα με τη δική του αξία.
Χρόνια ερευνών έχουν δείξει οτι καμία συσκευή μέτρησης απο μόνη της δεν μπορεί να δώσει συνολική αξιολόγιση στην ανάλυση βάδισης. Ούτε ο πελματογράφος, ούτε οι υψηλών συχνοτείτων υπέρυθρες κάμερες, ούτε τα δυναμοδάπεδα μπορούν να δώσουν μια συνολική τρισδιάστατη εικόνα του μοντέλου βάδισης του ασθενούς.
Συγχρονίζοντας όλες τις συσκευές υψηλής τεχνολογίας αναβαθμίζεις το εργστήριο ανάλυσης βάδισης εμπλουτίζοντας κάθε ατομική μέτρηση. Ο αναλυτής καθώς και ο κλινικός έχει τη δυνατότητα να συμψηφίσει τις μετρήσεις σε ένα δίκτυο δεδομένων που του δίνει τη δυνατότητα συνολικής εικόνας του ασθενή για να πραγματοποιηθεί αυτή η καινούργια κατευθυνση η RSscan προσφέρει το τρισδιάστατο κουτί ανάλυσης πέλματος (footcsan 3D Box)
Μια απο τις πιο συχνές εφαρμογές του footscan 3D Box είναι να συγχρονίσει το σύστημα του πελματογράφου με το δυναμοδάπεδο. Η συνολική πίεση διορθωνεται καρέ καρέ απο το σήμα του δυναμοδαπέδου.
Σε αυτη τη περίπτωση , τα δεδομένα των δυναμικών πιέσεων (N/cm2) πλησιάζουν το απόλυτο αφού X,Y και Ζ δυνάμεις φαίνονται ταυτόχρονα με τα δεδομένα της δυναμικής πίεσης στο λογισμικό του πελματογράφου.
Επιπροσθέτως ο πελματογράφος, το δυναμοδάπεδο, οι υπέρυθρες κάμερες υψηλών και χαμηλών συχνοτήτων, οι ηλεκτρομυογραφικές συσκευές μπορούν να συμψηφιστούν σε ένα ψηφιακό σήμα που παράγεται στο footscan 3D Box. To footscan 3D Box μπορεί να παίξει πρωταρχικό ή δευτερεύον ρόλο.
Σαν αποτέλεσμα έχεις κάθε στιγμή τον κύκλο βάδισης συγχρονισμένα δεδομένα στη διάθεσή σου.
Χαρακτηριστικά του 3D Interfaxe Box
Dimensions (length x width x height)
220 mm x 190 mm x 94 mm
Weight
2.4 kg
Data acquisition frequency
up to 500 Hz
Resolution
12 bits
Operating temperature range
+15 °C to +30 °C
Storage temperature range
+0 °C to +40 °C
Relative humidity
20% to 80% non-condensing
Connection to PC
USB 2.0 (standard USB cable A-B 5m)
Power
12V DC (external mains power supply included)
Power consumption
13.51 W
RF transmit sync/trigger
433.92 MHz, FM
RF receive sync/trigger
418.00 MHz, FM
